Présentation PowerPoint du projet Braulen Haut Débit lors d'une réunion-conférence annuelle
de Radio-Amateur en Octobre 2008
"pptx" "ppt" "odp" "pdf"


Page de présentation des essais Wifi
Novembre 2006

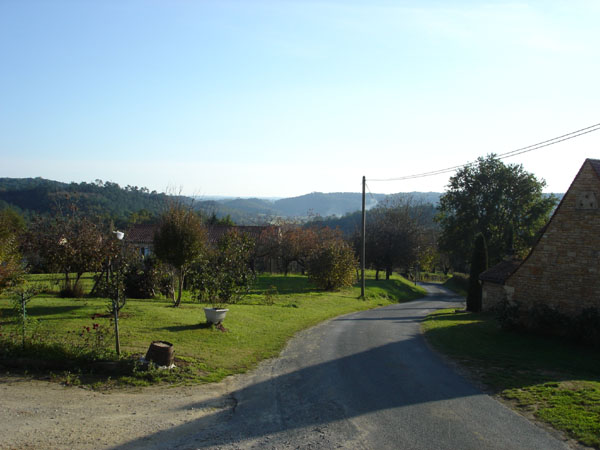

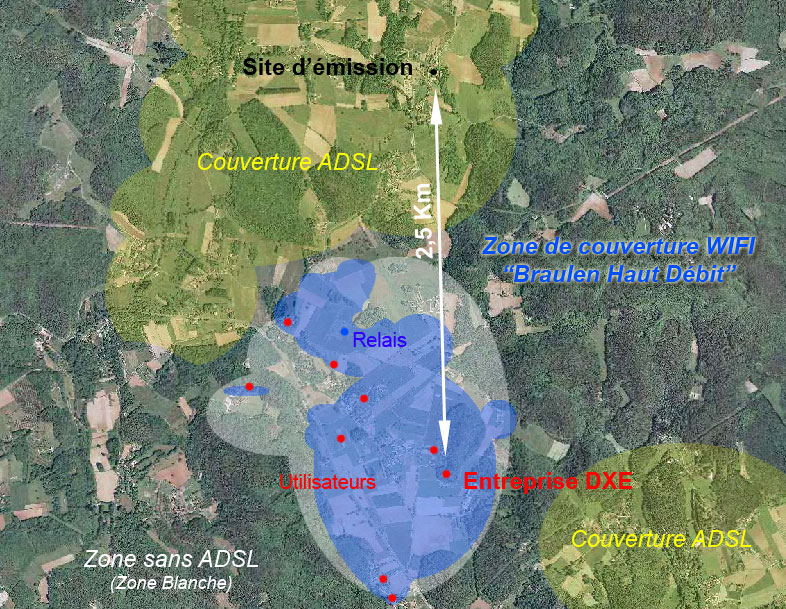

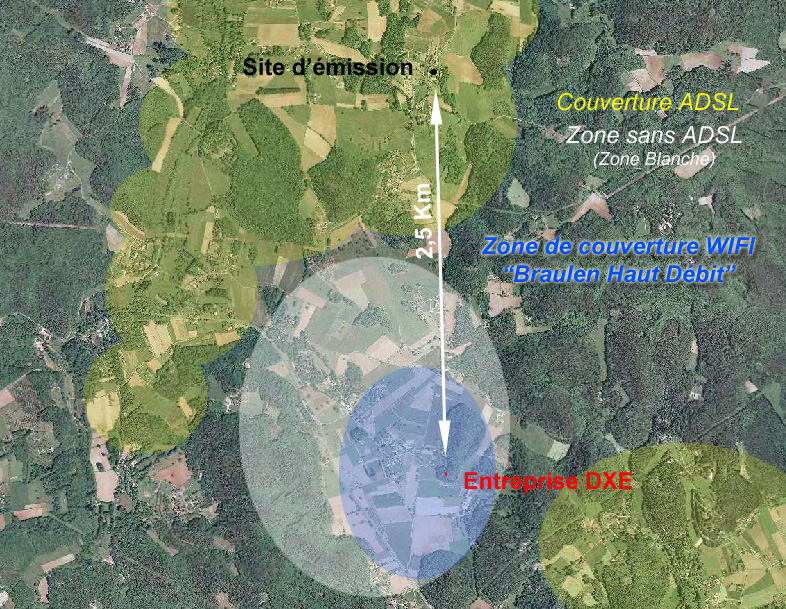

Situation géographique, couverture ADSL et WIFI avec Braulen Haut Débit.

Les Essais :

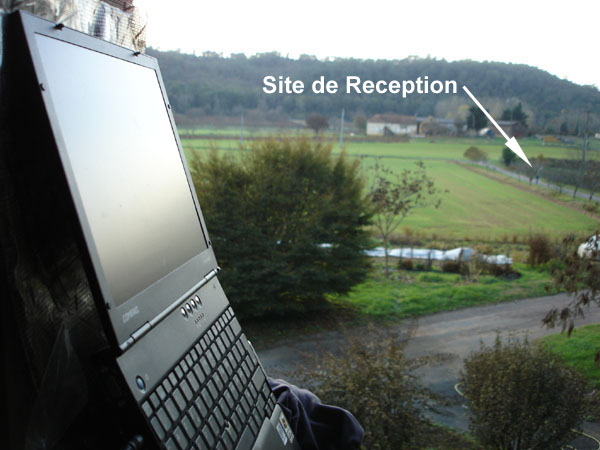

Sur le site d'émission

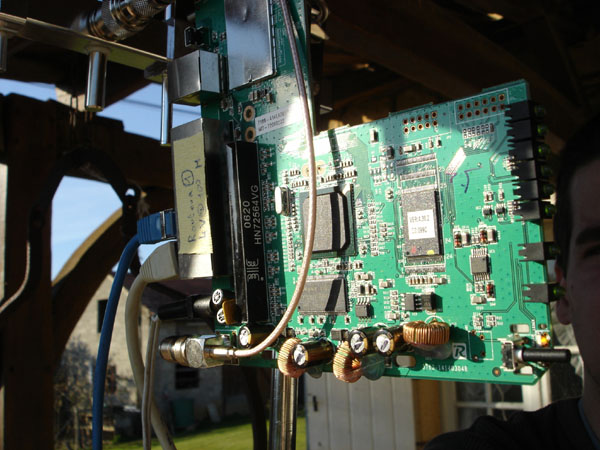

Routeur Linksys WRT 54 GL Modifié.


Ligne ADSL avec 6 Mega ...

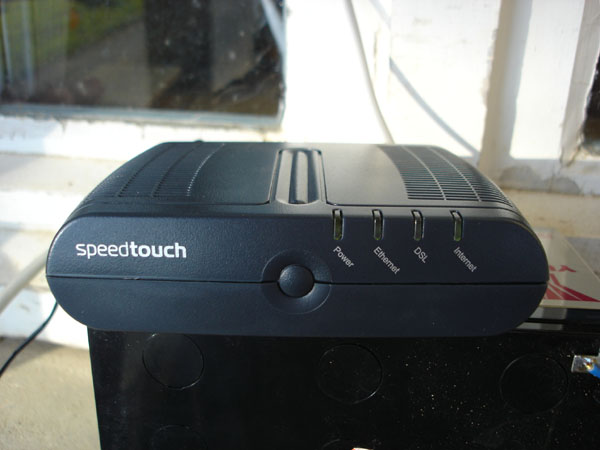

Le Modem ADSL

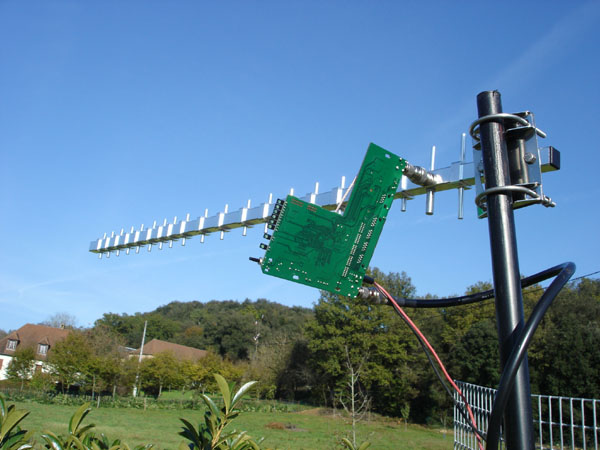

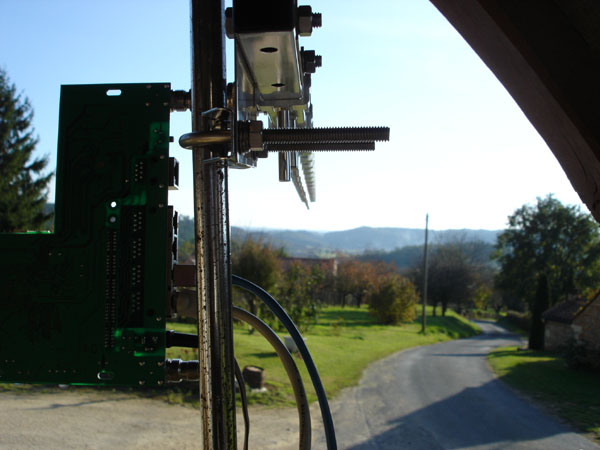

A proximité de l'entreprise DXE

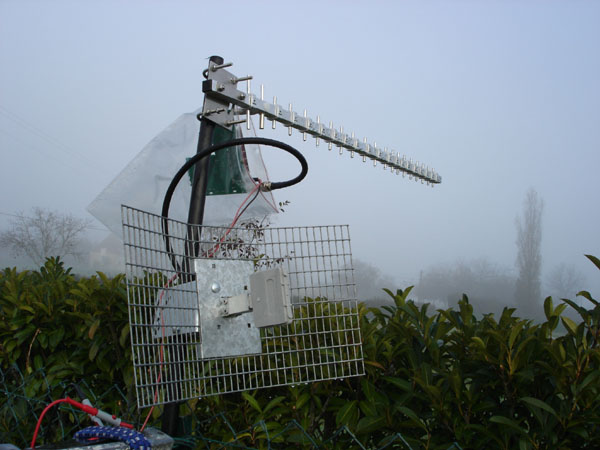

Routeur Linksys WRT 54 GL modifié.

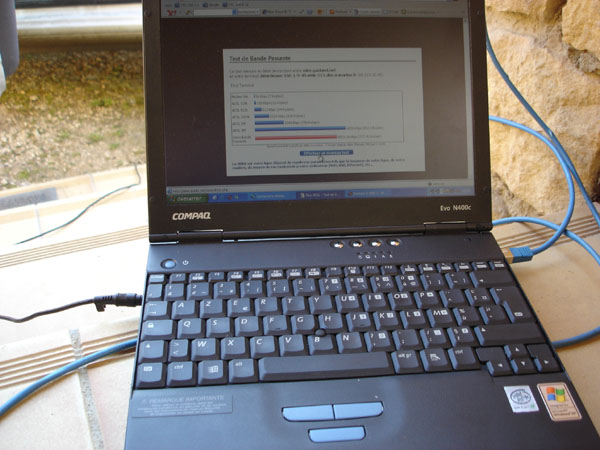

Le 6 Mega est bien là !


Le lendemain à l'aube, l'installation alimentée par batterie a tenu toute la nuit sans aucune fausse note ...


Prochaine étape, le mât sur le pech ...

Essais dans les locaux de l'entreprise


Le PC se connecte au modem et le contrôle à distance. A son niveau, il n'y a qu'un fil de quelques mètres entre les deux élements.
L'ordinateur est directement connecté à Internet.
Le haut débit est enfin là !

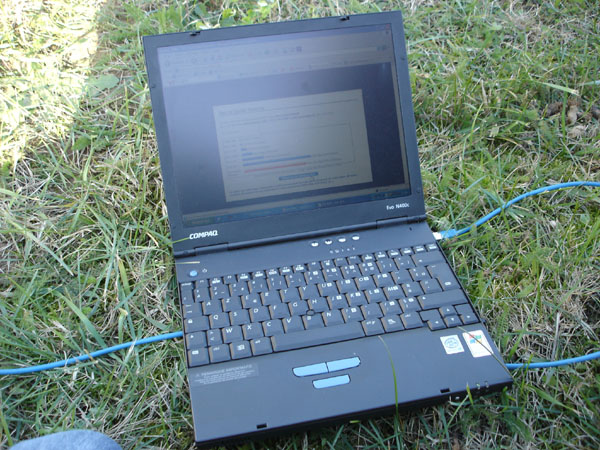

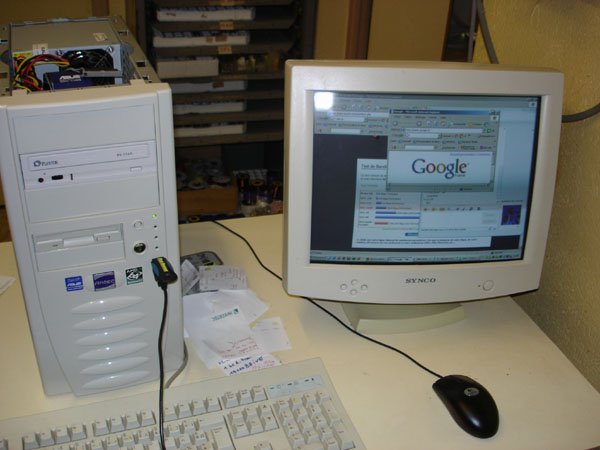

Un des ordinateurs de l'atelier informatique :

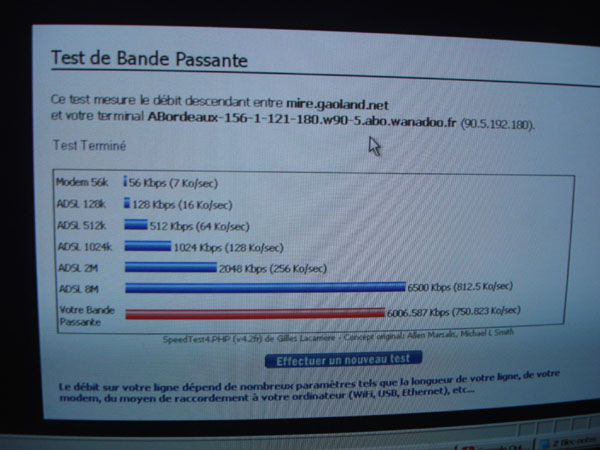

Test de Performance : Débit descendant et montant, ping en charge, stabilité dans le temps.
On frôle la perfection !



Les performances sont toujours là à 2.5 Km du site d'émission.

Ce qu'il reste à faire ...

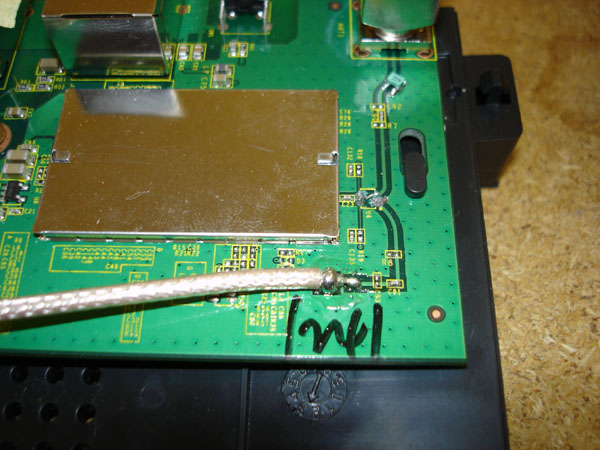

Faire les modifications et les tests de fiabilité sur les routeurs.

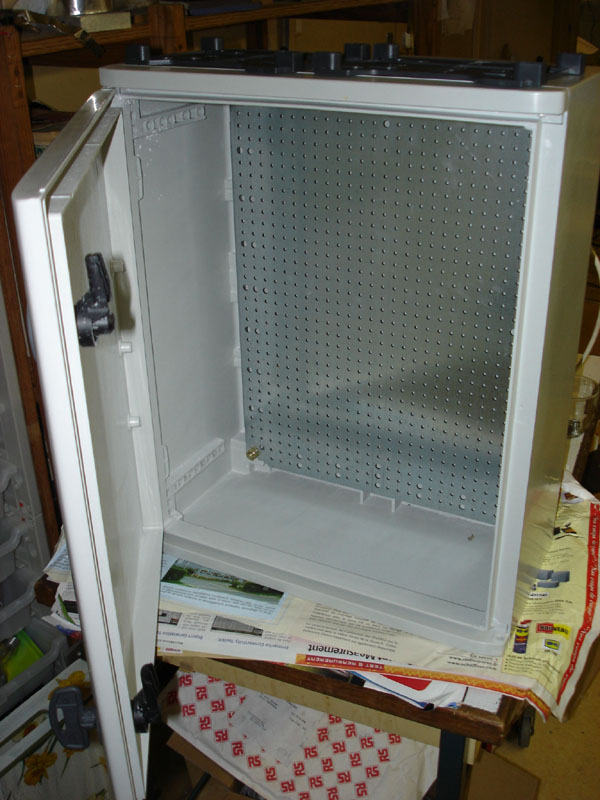

Equiper les armoires ...



Installer les antennes et le matériel sur le mât de 9 mètres.

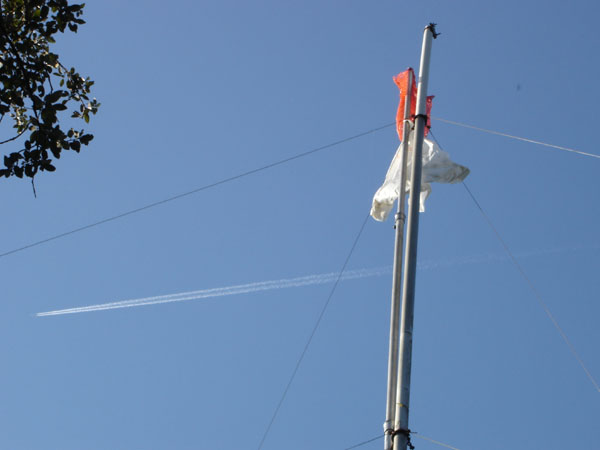

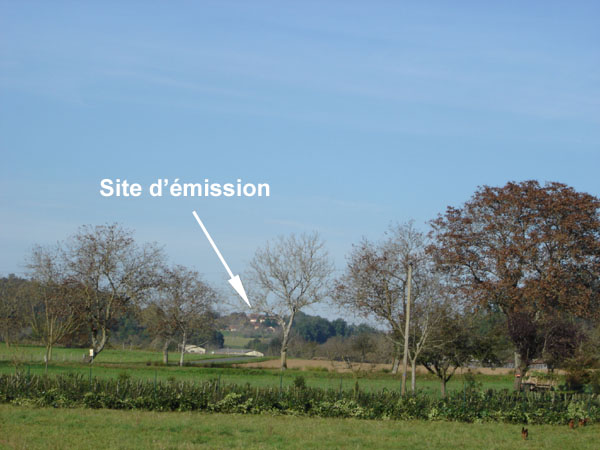

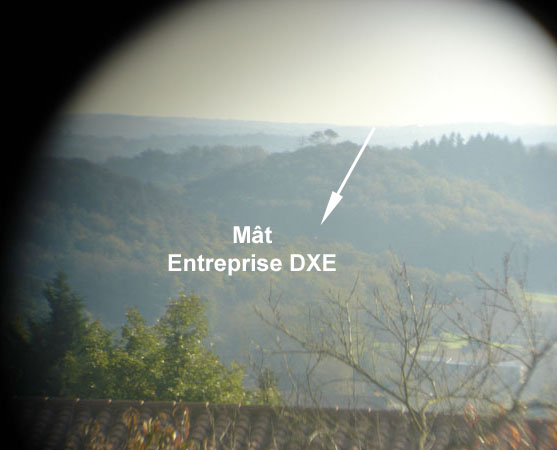

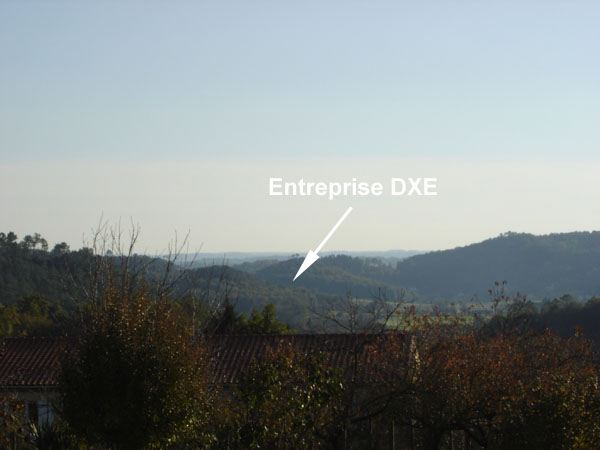

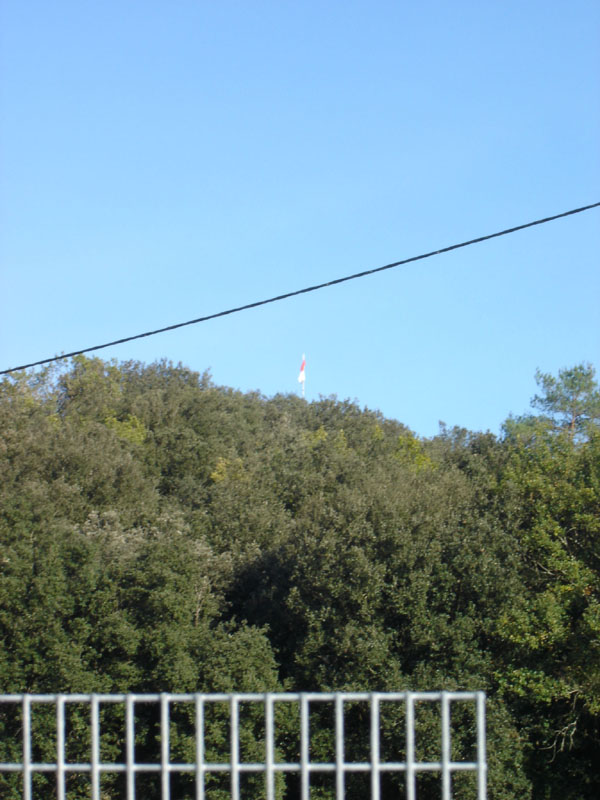

Le repère visible depuis le site d'émission.








Déploiement du Réseau Wifi

Phase 1 :
Décembre 2006 - Février 2007





I - Installation Finale sur le site d'émission :

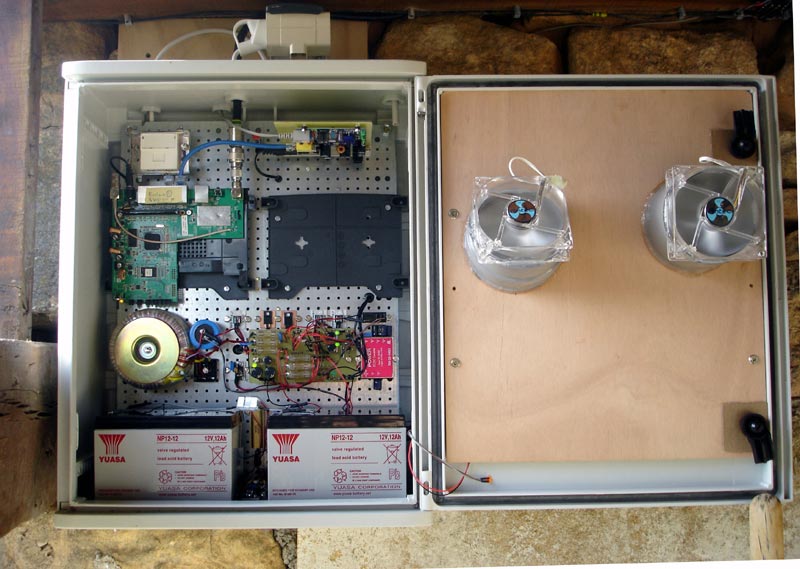

Détail de l'amoire :

Modem ADSL Pro - Routeur WRT54GL- Système d'alimentation de secours avec 48 h d'autonomie - Système de chauffage
Capacité : 2 Modems 2 Routeurs

II - Installation Finale sur le site de Réception

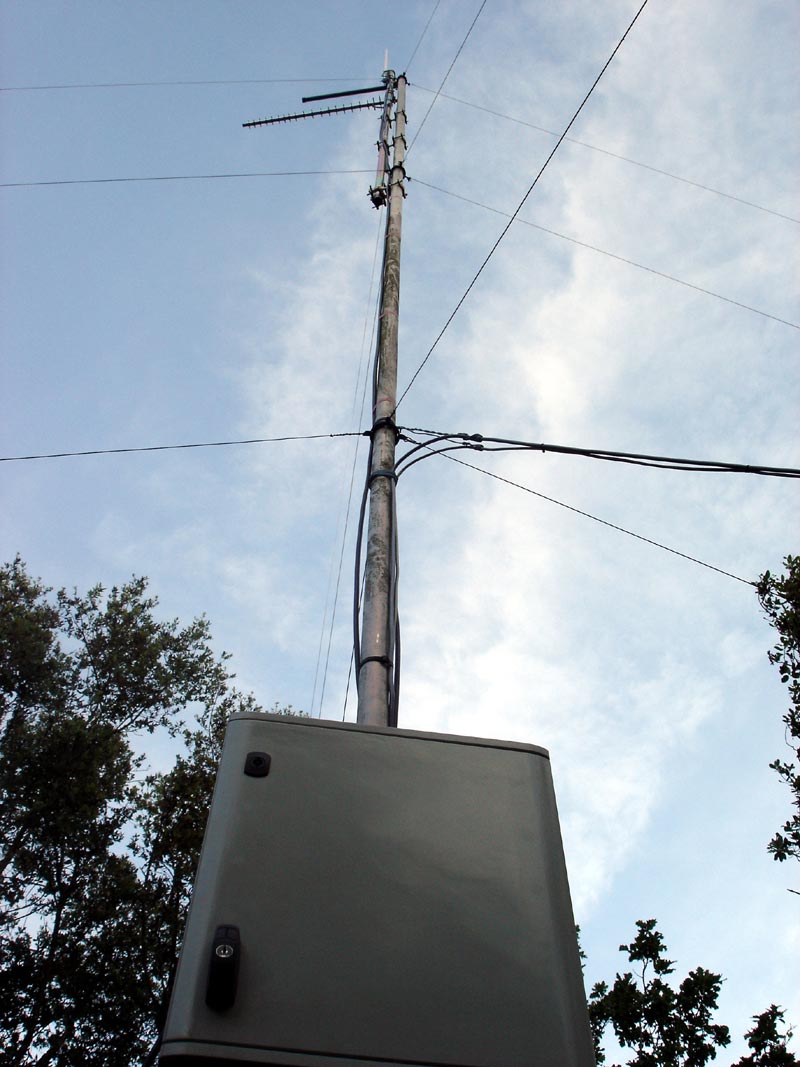

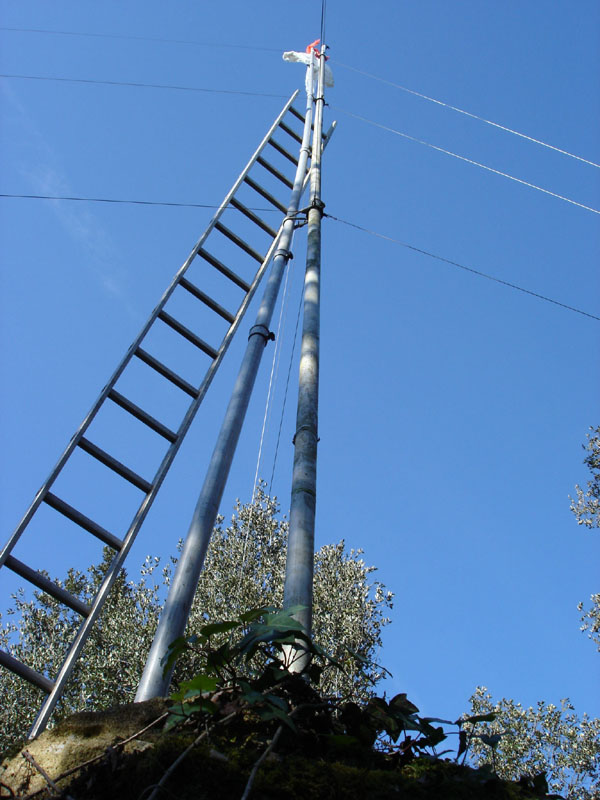

Mât de 9 Mètres sur le côteau.

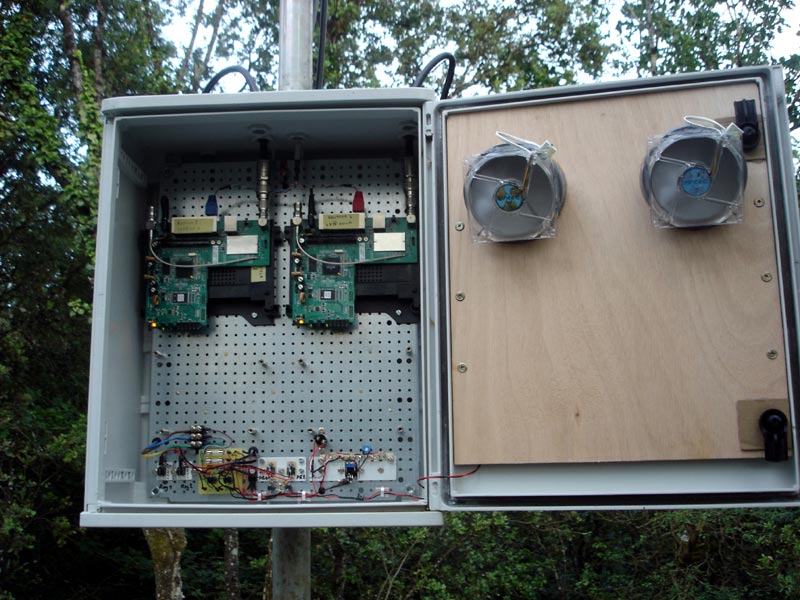

En dessous : Détail de l'armoire.

Routeurs WRT54GL - Système de Chauffage - Ventilation
Capacité 4 Routeurs
L'alimentation électrique et les connexions réseaux sont assurées par un câblages de 90 Metres.

III - Dans les Locaux de L'entreprise :

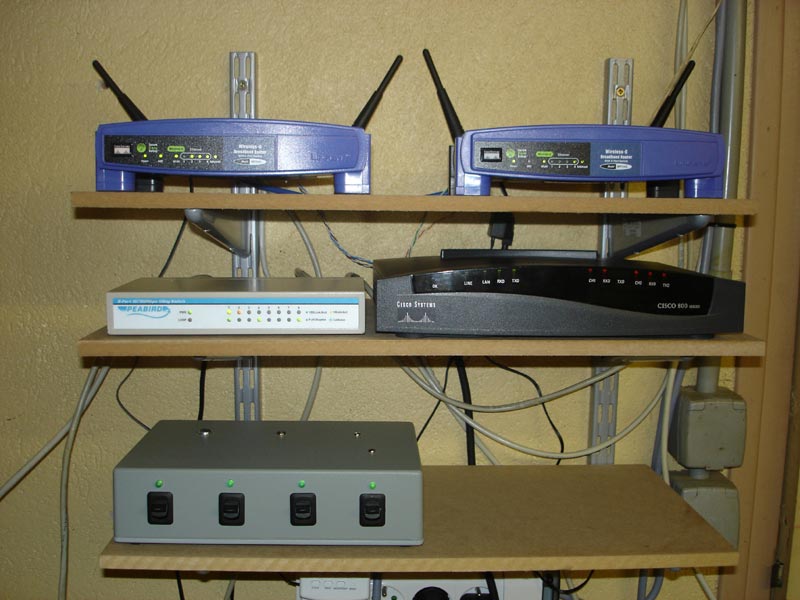

Coeur Névralgique du Réseau :
En haut à gauche le routeur central, puis à sa droite le routeur quickspot avec contrôle d'accés pour les abonnés.

En dessous, routeur Numéris de secours et alimentations stabilisées qui pilotent l'infrastructure réseau de l'entreprise.






IV- Installation du relais :

Certaines Personnes souhaitant se connecter au réseau WIFI se trouvaient hors de portée de l'émetteur principal.
Il a été necessaire de mettre en place un relais

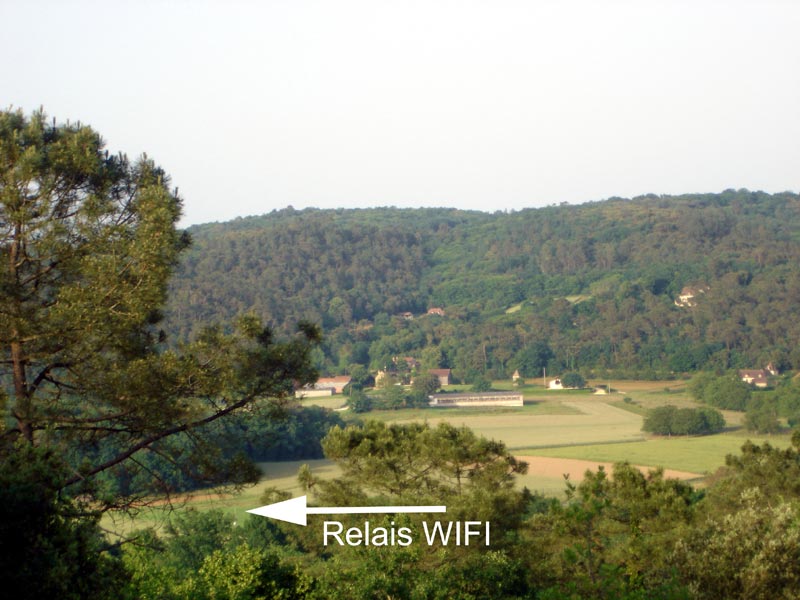

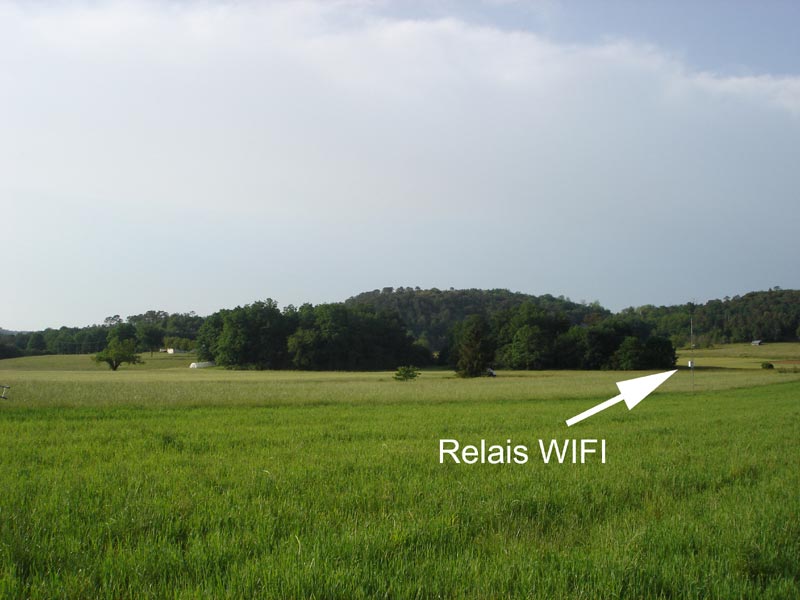

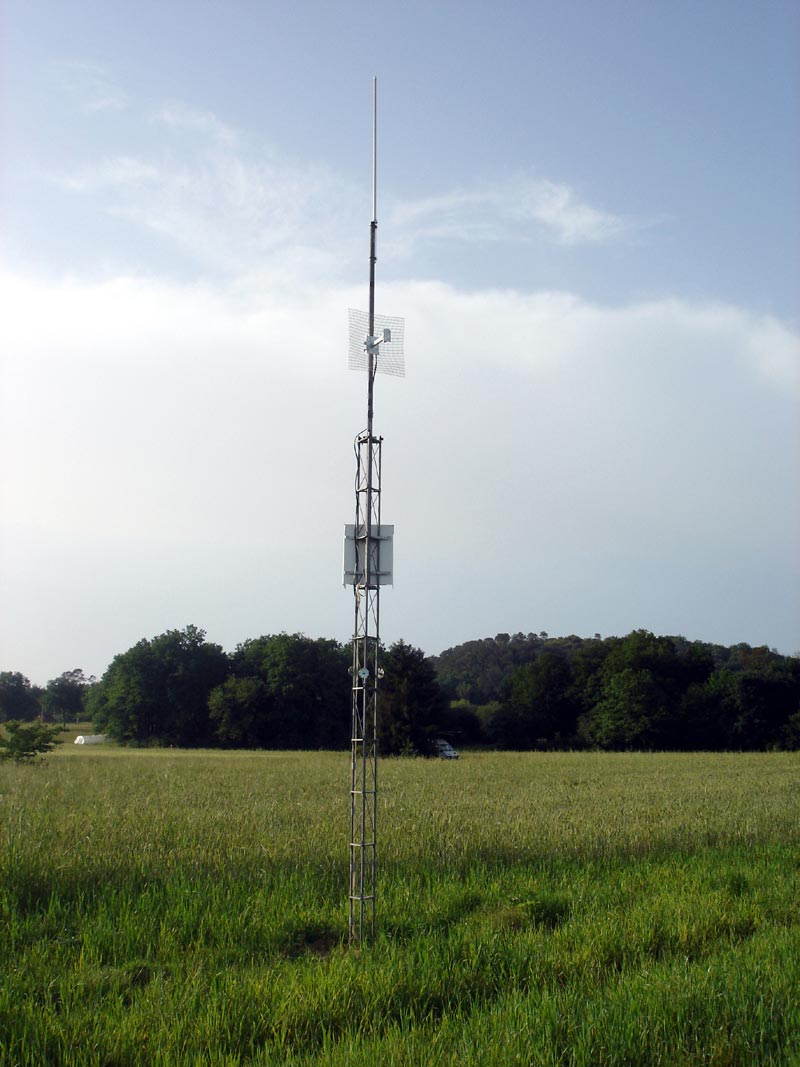

Le Relais est installé au milieu d'un champ, il reste très discret.
Un des utilisateurs a pris à sa charge la réalisation d'une tranchée de 150 mètres avec passage sous route.
il a également fourni le câble électrique, la gaine et le mât porteur.
( Ordre de valeur + de 1500 € )

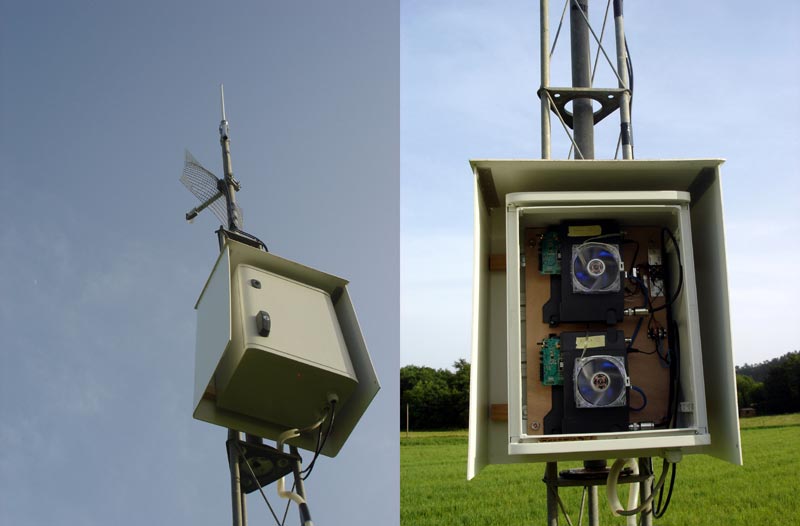

La hauteur totale du relais est de 7,50 mètres.


Armoire contenant un routeur Récepteur et un routeur Ré-émetteur -
L'installation est alimentée en basse tension 24 V via un câble souterrain de 150 mètres.

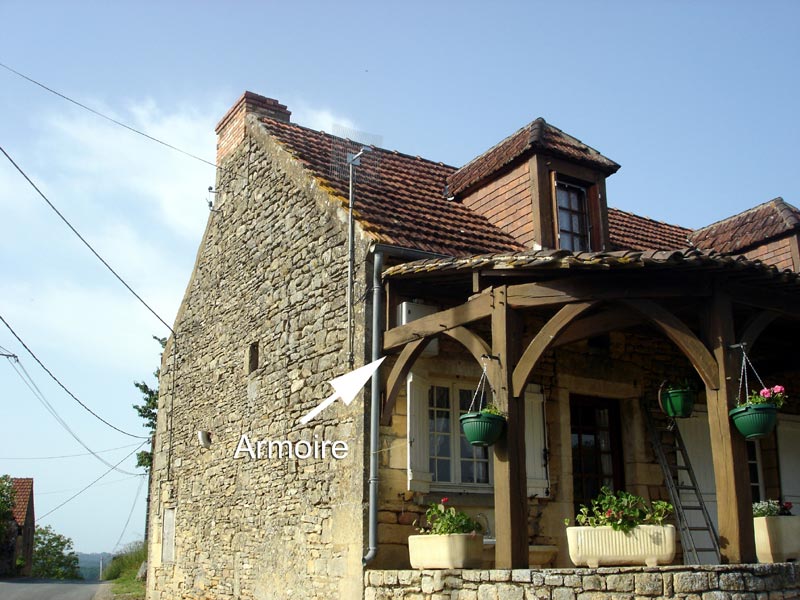

V - Installation chez les utilisateurs
Particuliers et professionnels

Village de Vacances Combe Chaude
Cette installation est certainement une des plus complexes à mettre en oeuvre.
Le site est complètement enclavé et boisé. Le seul point où l'on peut recevoir le relais wifi est à 100 mètres du bâtiment principal.
Il a fallu pas moins de trois routeurs et de deux antennes pour assurer la liaison.




Un quatrième routeur et une antenne supplémentaire sur le relais deviennent nécessaires pour pallier la pousse de la forêt.

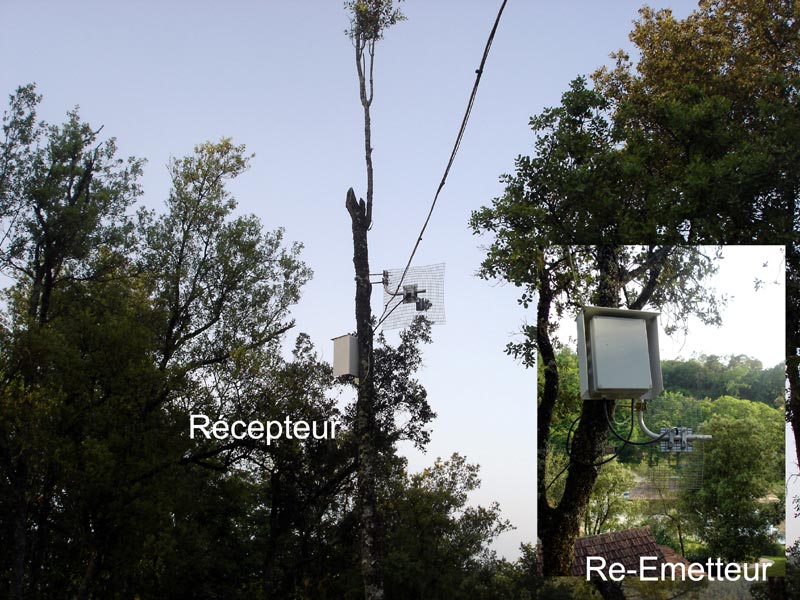

Sur la gauche, antenne et armoire en liaison avec le relais.
Sur la droite antenne et armoire assurent la couverture de l'ensemble du village de vacances.

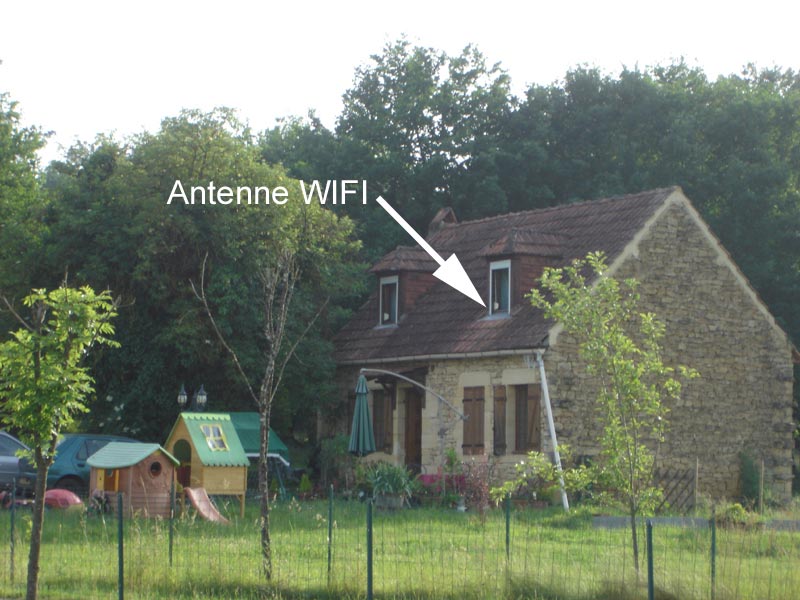

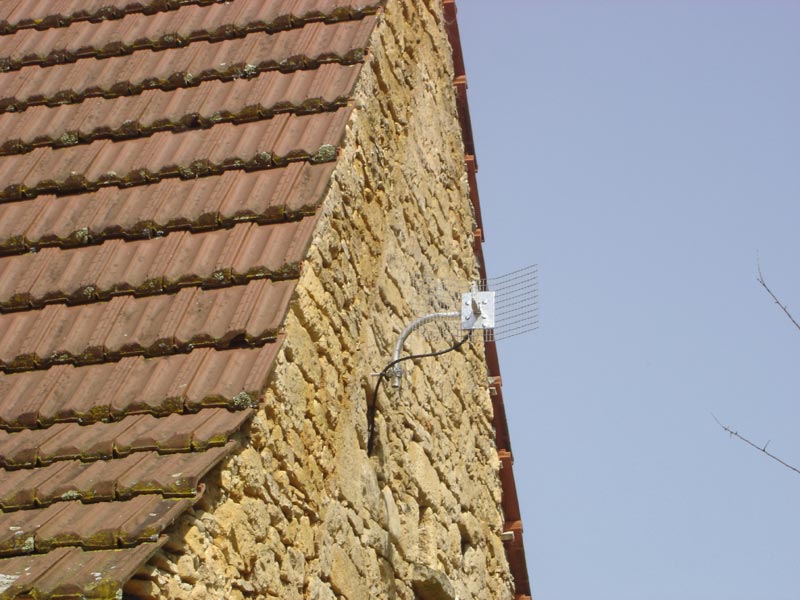

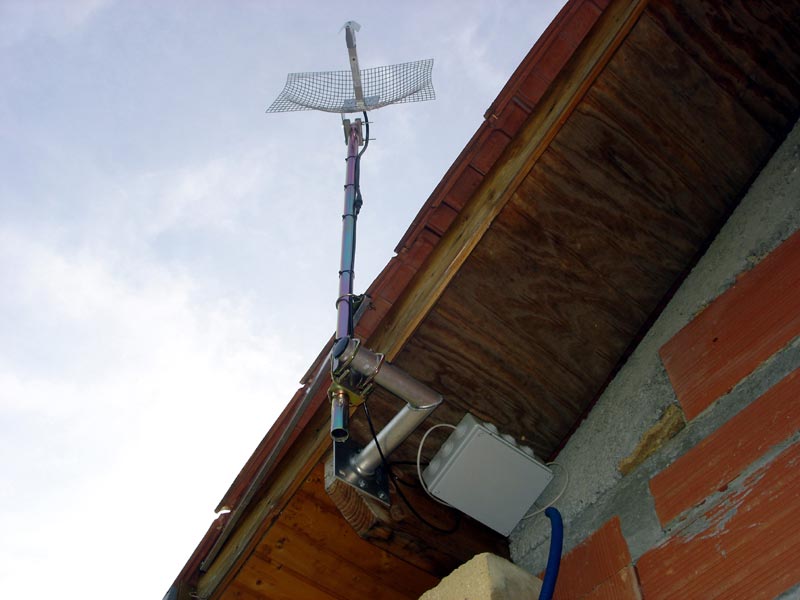

Dans ce cas là, un particulier à proximité du relais, une simple antenne extérieure de 10 cm est utilisée.


Chez cet utilisateur (professionnel), une antenne 35 cm de coté est nécessaire. distance 200 mètres.


Ici une antenne parabolique est utilisée du fait de la présence d'un gros arbre sur le trajet. ( distance 900 mètres )

VI - Synoptique - Détails techniques - Performances


Les performances sont plus qu'honorables, le lien wifi n'amène aucune réduction de performances.

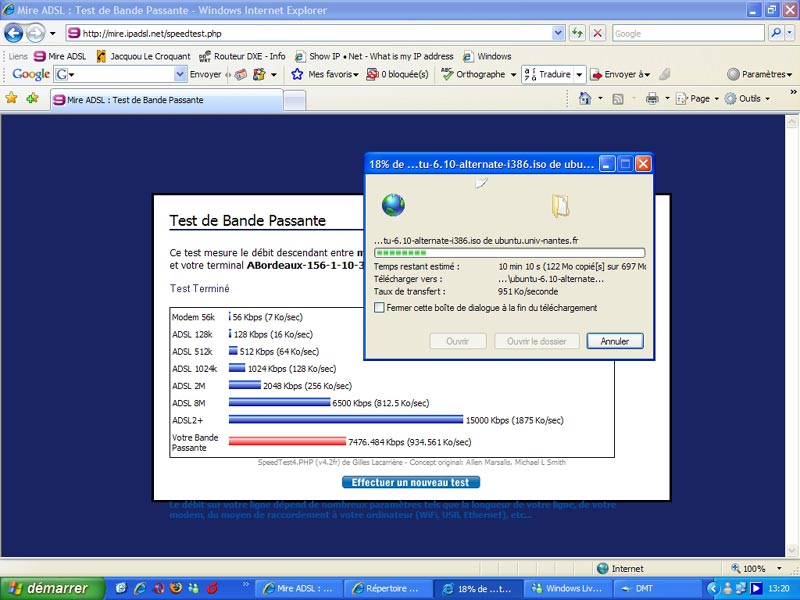

Ici le modem ADSL a été poussé à 7.4 Mega débit réel - Un fichier de 700 Mo est télechargé en moins de 12 minutes.

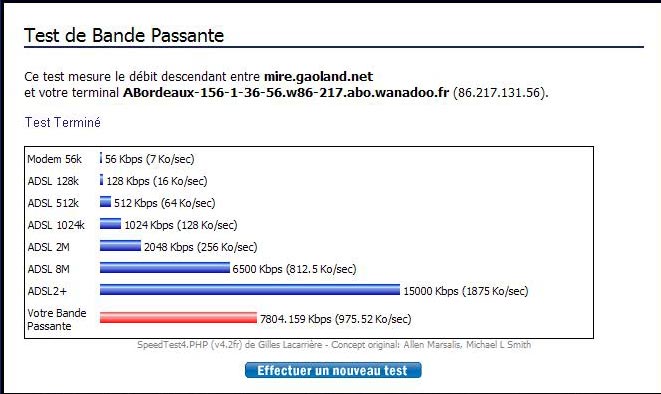

Un autre Test à 7,8 Mega ; on atteint la limite des caractéristiques ADSL.
Le Modem est situé à 3,5 Km du DSLAM ( répartiteur télephonique )
A cette distance, le débit normal est de 6 Mega environ.

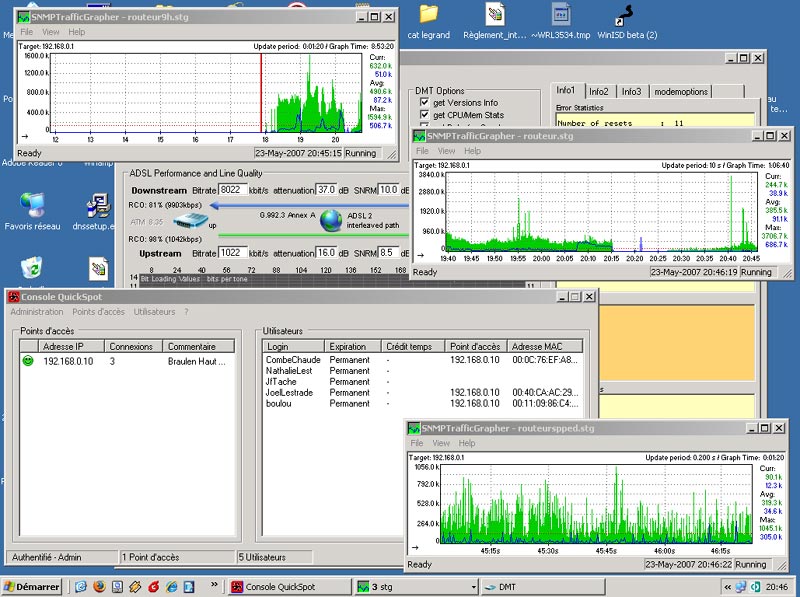

Depuis l'entreprise DXE, on peut avoir accès au monitoring des équipements réseau.
Visualisation de la bande passante utilisée - caractéristiques de la liaison ADSL - utilisateurs connectés

Couverture et utilisateurs connectés en Mai 2007.

VII - BILAN

A ce jour, huit utilisateurs sont connectés au réseau, une vingtaine de routeurs et antennes sont en service. Un service de télephonie VOIP est integré au réseau.
Les coûts d'accès au réseau sont de 25 €/mois TTC pour 1,5 Mbit pour les particuliers. Il est de 35 € HT pour les professionnels pour 2.5 Mbits. Le service de téléphonie illimitée est de 6,99 € TTC/mois.

Des éléments restent à améliorer :


- Mise en place d'une seconde ligne ADSL indépendante pour les utilisateurs.
- Mise en place d'une passerelle plus performante et fiable en remplacement du quickspot qui atteint ses limites.



Les dons des sponsors ( 700+450 €uros ) ont permis de financer une partie des achats de matériels pour l'installation du lien wifi principal.

Le matériel utilisé pour le reste du réseau a été facturé aux utilisateurs. L'ensemble de la main d'oeuvre a été réalisée sans rémunération, faute de quoi le projet "Braulen haut Débit" aurait dû être abandonné.

Le Projet à été soutenu par le programme "Envie d'Agir" du Ministère de la Jeunesse et des Sports.

Contact :

DXE - Julien DALIX

Braulen Haut
24370 Calviac en Périgord

Tél : 05 53 59 30 32
